地下车库坡道的设计理念

时间:2021-04-13 11:46 来源:腾辉旭日 作者:腾辉旭日编辑部 点击:

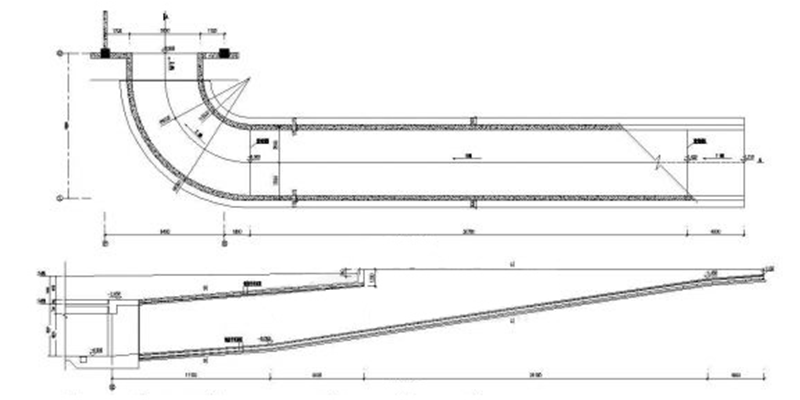

       地下车库坡道是通往地下停车场的重要通道,所以做好坡道设计是不容置疑的。坡道设计要看总平面图、平面设计、和剖面设计图,下面进行详细解读。

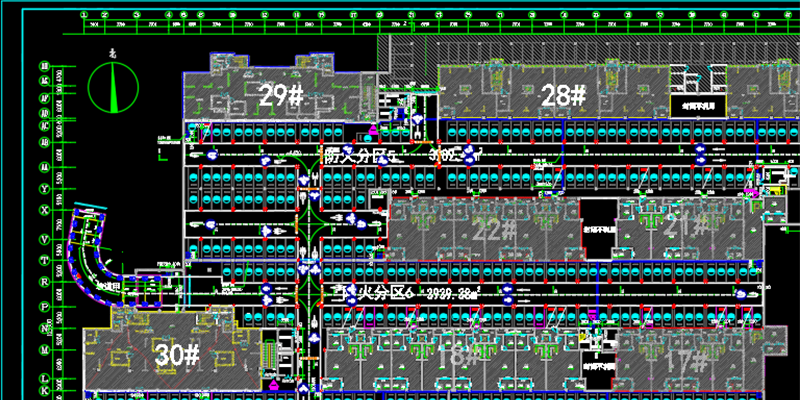

1.总平面设计
       地下车库坡道在地下车库设计总平面中的位置,应处于方便进出,且避免特殊事故引发安全问题,所以应与人行道严格分离,远离场地主干道。汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
       地下车库坡道的数量应该按照车库内的数量决定。当停车数量少于100时,坡道可设置一个,但是如果有条件的话也最好是设置两个;当停车数量大于100小于500时,车库坡道需设置不少于两个;当车库内停车数量大于500时,地下车库坡道应不少于三个。




2.平面设计
       汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等多种形式。
出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。曲线坡道还应满足小型车转弯半径不小于6.0m的要求。通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为
5.5~6m。
       平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计
       小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
       当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道的缓坡。缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。缓坡坡度一定要保证是与它相连接的正常坡度的~7.5%),而不是其它值。实践中直线缓坡不如曲线缓坡实用,一是因为曲线缓坡(2.4m)比直线缓坡(3.6m)可以更短,二是曲线缓坡更平滑,更舒适。通过计算得知,当直线坡道高差大于0.72m时,曲线坡道高差大于1.08m时,设计缓坡距离会更短,更经济。当条件允许时,汽车坡道的舒适坡度应设计在8%~10%之间。曲线坡道还应在横向设计2%~6%的超高坡度,利用汽车重力平衡向心力,增加舒适性。超高设计要明确外环高,内环低,是由外环坡向内环。




       汽车坡道最小净高《汽设规》规定不小于2.2m。因地下汽车库经常与地下锅炉房、水泵房、变电站等设备用房毗邻,汽车坡道同时会兼做设备用房设备安装进出口,所以此时设计净高应大于2.5m为宜。汽车坡道应有良好的排水措施,通过实践,汽车坡道如设三道截水沟效果非常好。
       以上就是地下车库坡道设计依据与规范。坡道设计不仅是连通地面与车库的枢纽,也是紧急事件通往外界的大门,所以不能疏忽。
